Палетні стелажі: розрахунок навантаження, розміри та монтаж

з урахуванням ваги вантажного піддону, габаритів складського приміщення та висоти підйому складської техніки. Оптимальна конфігурація систем зберігання розраховується виходячи із сумарної ваги всіх піддонів на одній секції, де стандартна вантажопідйомність пари балок коливається від 1000 до 4000 кг. Правильний інженерний розрахунок параметрів несучих елементів гарантує безпеку складських операцій, мінімізує ризики деформації металу та забезпечує довговічність усієї складської інфраструктури.

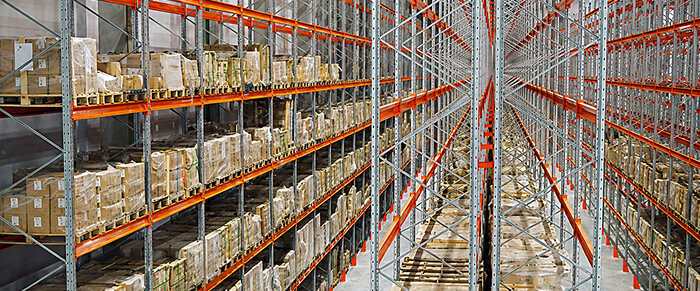

Що таке палетний стелаж: конструкція та принцип роботи

Промислові палетні стелажі — це збірно-розбірні металеві просторові конструкції, призначені для багатоярусного зберігання вантажів на піддонах (палетах). Основою системи є вертикальні рами, що складаються зі складних суцільнокатаних перфорованих стійок, з’єднаних горизонтальними та діагональними зв’язками.

Горизонтальну жорсткість і фіксацію вантажу забезпечують вантажні балки (траверси), які кріпляться до рам за допомогою зачепів зі спеціальними фіксаторами, що запобігають випадковому вибиванню балки вилами навантажувача. Такий модульний принцип дозволяє гнучко змінювати крок зберігання по висоті з кроком перфорації стійок (зазвичай 50 мм або 75 мм) залежно від поточних габаритів палет.

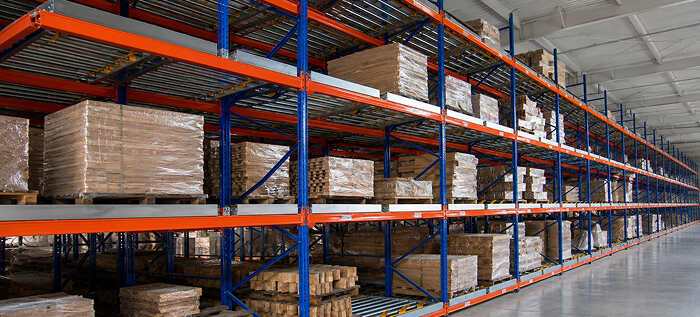

Види палетних стелажів: фронтальні, набивні, гравітаційні

Організація логістичних процесів вимагає індивідуального вибору типу стелажної системи, орієнтованої на швидкість оборотності товарів та особливості складської площі. Розрізняють три основні види конструкцій:

• Фронтальні стелажі. Класичний і найпоширеніший варіант, що забезпечує вільний доступ до кожного окремого піддону.
• Набивні (глибинні, Drive-in). Системи, в яких складська техніка заїжджає прямо всередину конструкції. Вони дозволяють максимально ефективно використовувати до 85% площі складу за рахунок ліквідації проходів між рядами, що ідеально підходить для однотипних вантажів із тривалим терміном зберігання.
• Гравітаційні стелажі. Прогресивні роликові системи, де піддони під дією сили тяжіння самостійно рухаються від зони завантаження до зони розвантаження по похилих доріжках (принцип FIFO).

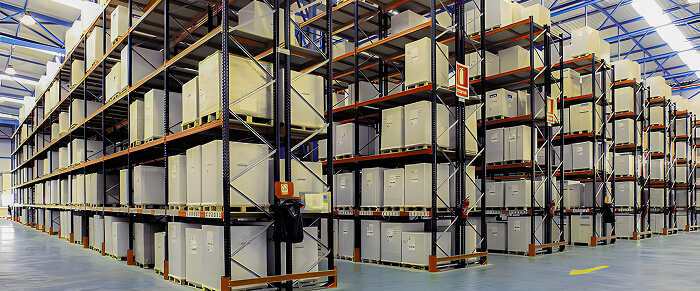

Як розрахувати навантаження: формула та приклад розрахунку

Перш ніж придбати металеві стелажі, необхідно провести інженерний розрахунок міцності рам та несучої здатності балок, щоб уникнути аварійних ситуацій. Розрахунок поділяють на три послідовні рівні.

Навантаження на ярус (пару балок)

Вантажопідйомність ярусу — це максимальна вага, яку може витримати одна пара горизонтальних балок. Формула розрахунку проста:

Навантаження на ярус = Q × Np,

де

Q — максимальна маса одного піддону з товаром (у кг),

Np — кількість піддонів, що розміщуються на одній парі балок по ширині секції (зазвичай 2 або 3 штуки).

Навантаження на секцію

Цей параметр визначає сумарну вагу всіх вантажів, які впливають на одну ізольовану секцію стелажа між двома суміжними рамами. Розрахунок виконується шляхом множення навантаження одного ярусу на загальну кількість ярусів зберігання у висоту (за винятком встановлення піддонів безпосередньо на бетонну підлогу).

Навантаження на стійку

Вертикальне зусилля на одну металеву стійку рами розраховується як половина від загального навантаження двох суміжних секцій, що спираються на цю раму. При проектуванні завжди закладається коефіцієнт запасу міцності металу не менше 1,15–1,25 відповідно до нормативів проектування сталевих конструкцій.

Числовий приклад розрахунку для стандартного складу: Припустимо, вага одного європіддону становить 800 кг. В одній секції на парі балок встановлюється 3 піддони, а стелаж має 4 яруси балок у висоту.

1. Навантаження на одну пару балок (ярус) становитиме: 800 кг × 3 піддони = 2400 кг.
2. Загальне навантаження на всю секцію стелажа становитиме: 2400 кг × 4 яруси = 9600 кг.

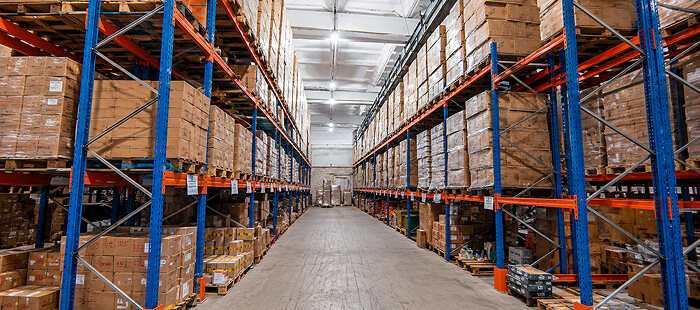

Стандартні розміри палетних стелажів — таблиця

Геометричні параметри елементів стелажної системи стандартизовані під габарити основних типів транспортної тари (європіддони EUR 1200×800 мм і фінські піддони FIN 1200×1000 мм):

Монтаж палетних стелажів: етапи та вимоги

Професійний монтаж палетних стелажів повинен здійснюватися кваліфікованими бригадами у суворій відповідності до стандартів ДСТУ (зокрема, ДСТУ EN 15635). Процес поділяється на такі технологічні етапи:

1. Підготовка та розмітка основи. Перевірка рівності бетонної підлоги за допомогою лазерного нівеліра. Допустимий перепад висот згідно з ДСТУ — не більше 2 мм на метр довжини.
2. Збірка вертикальних рам. З'єднання металевих стійок болтами з горизонтальними та похилими розкосами.
3. Встановлення рам та навішування балок. Підйом рам, монтаж нижніх ярусів траверс та поступове нарощування конструкції у висоту з обов'язковою фіксацією зачепів стопорними штифтами.
4. Вирівнювання та анкерування. Виставлення вертикалей за схилом із використанням сталевих підкладкових пластин під п’яти стійок. Згідно з українськими правилами охорони праці, усі поличні стелажі та палетні системи висотою понад 2,0 м підлягають жорсткому кріпленню до підлоги клиновими анкерами (довжиною не менше 120–150 мм).

Захисні елементи: рамні протектори, обмежувачі

Для запобігання деформації та падіння важких металевих конструкцій внаслідок випадкових ударів штабелерами, навантажувачами або річтраками, стелажні системи обов’язково доукомплектовуються елементами пасивного захисту.

До них належать кутові та торцеві рамні протектори (відбійники), які виготовляються з товстостінної сталі (від 4 до 6 мм), пофарбовуються у яскраво-жовтий або помаранчевий сигнальний колір і закріплюються в підлозі незалежно від стійок стелажа. Також у зонах проїзду техніки встановлюються задні захисні обмежувачі (стоп-балки), що запобігають випадковому виштовхуванню піддону навантажувачем з протилежного боку здвоєного ряду стелажів.

Поширені помилки при виборі та монтажі

Ігнорування правил проектування та самостійне складання конструкцій часто призводять до критичних помилок, що знижують безпеку експлуатації складу:

• Економія на анкерах. Відмова від кріплення опорних п’ят до бетону робить систему нестійкою до динамічних коливань.
• Нерівна основа. Монтаж на кривій підлозі без регулювальних пластин деформує геометрію рам і спричиняє внутрішнє перенапруження металу.
• Перевищення допустимих люфтів. Недотримання зазору безпеки (мінімум 100–150 мм від верху вантажу до балки, що знаходиться вище) призводить до того, що оператор зачіпає верхні траверси під час зняття палети.
• Нерівномірний розподіл маси. Розміщення важчих піддонів на верхніх ярусах замість нижніх різко зміщує центр ваги конструкції вгору.

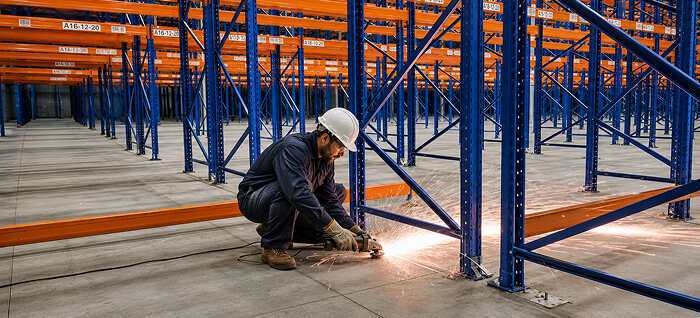

FAQ — Відповіді на поширені запитання

Яке максимальне навантаження на палетний стелаж?

Максимальна вантажопідйомність залежить від конфігурації профілю та товщини металу стійок. Звичайні промислові моделі витримують 1000–2000 кг на один балковий ярус, тоді як посилені серії здатні витримувати до 4000–5000 кг на ярус і до 20–25 тонн на одну загальну секцію, що обов’язково зазначається в технічному паспорті виробу.

Чи потрібно кріпити палетний стелаж до підлоги?

Так, фіксація до підлоги є обов’язковою для всіх складських систем палетного типу. Відповідно до українських норм техніки безпеки та стандартів ДСТУ, стійки всіх рам висотою від 2 метрів повинні бути жорстко закріплені в бетонній підлозі для компенсації перекидальних моментів.

Які стандартні розміри палетного стелажа?

Конструкції оптимізовані для зберігання європалет розміром 1200×800 мм. Стандартна глибина рами становить 1100 мм, типова ширина секції для встановлення трьох піддонів — 2700–2750 мм, а мінімальна висота одного ярусу починається від 1000 мм і регулюється кроком перфорації стійок.

Що таке набивний стелаж і чим він відрізняється від фронтального?

У набивних (глибинних) системах вилковий навантажувач заїжджає безпосередньо всередину каналів стелажного ряду, а піддони встановлюються на бічні напрямні рейки. Фронтальний стелаж передбачає доступ до палет виключно з фасаду. Набивний тип суттєво економить загальну площу складу, а фронтальний — забезпечує високу швидкість і зручність ротації різнорідного асортименту вантажів.

Чи можна демонтувати та перенести палетний стелаж?

Так, збірно-розбірна конструкція на зачепах і болтових розкосах дозволяє здійснювати багаторазовий демонтаж і повторне складання обладнання на новому об’єкті. Однак під час перенесення потрібно провести повторний розрахунок допустимих навантажень з урахуванням характеристик нової бетонної підлоги та обов’язково виконати нове анкерування.

Який зазор потрібен між піддоном і балкою?

Для безпечної роботи складської техніки та запобігання аварійним зачепленням балок відстань між верхньою точкою вантажу на піддоні та нижньою гранью балки, що знаходиться вище, має становити не менше 100 мм. Під час роботи на великих висотах (від 6 метрів) рекомендується збільшувати цей технологічний зазор до 150 мм.
